基础元器件三极管的功能与应用

发布时间：2026-02-06 19:56:07　点击量：

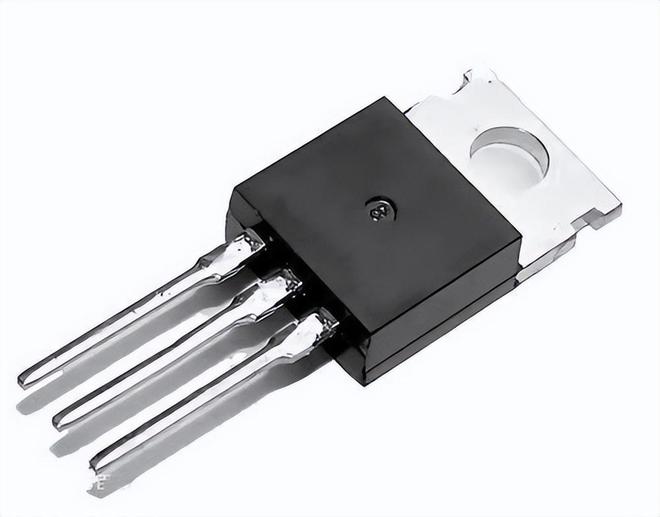

　　在电子元器件中，三极管（Transistor）是最重要的元器件之一，是构建现代数字世界和模拟电路的基石。从本质上讲，它是一个用小信号控制大能量的半导体器件，就像一个可以用微小力量精准调节水流大小的水龙头，实现了对电流的开关和放大。

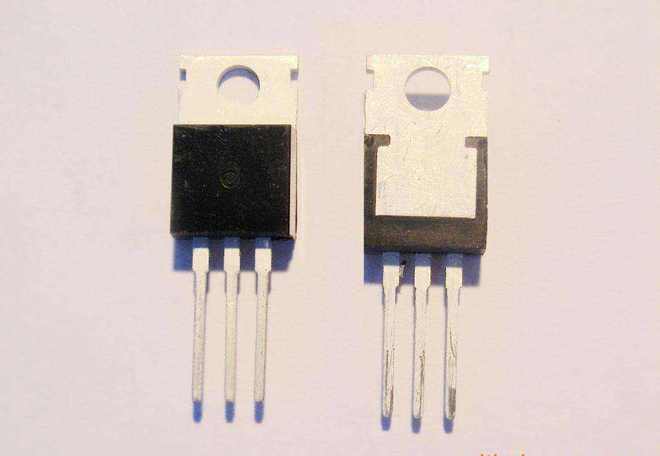

　　三极管，全称为半导体三极管，也称“晶体三极管”。它由三层半导体材料构成，形成两个PN结。根据结构不同，主要分为两大类：

　　三极管最神奇的地方在于，它通过基极（B）的一个微小电流（IB），去控制集电极（C）和发射极（E）之间一个更大电流（IC）的通断和大小。这正是其两大核心功能的基础：

　　当给基极（B）一个足够的电流（“开”信号），CE之间就会完全导通，相当于开关闭合，电流畅通无阻（工作在饱和区）。当基极电流为零或很小（“关”信号）时，CE之间截止，相当于开关断开，电流无法流过（工作在截止区）。计算机中的CPU、内存等数亿个“0”和“1”的逻辑状态，就是由无数个三极管作为微型开关来实现的。

　　当三极管工作在放大区时，基极电流（IB）的微小变化，会引起集电极电流（IC）的剧烈变化，且两者呈比例关系（IC = β×IB，β为放大倍数）。这就实现了电流信号的放大。我们日常生活中听到的收音机、麦克风的声音，都是通过三极管将微弱的电信号放大后驱动扬声器发出的。

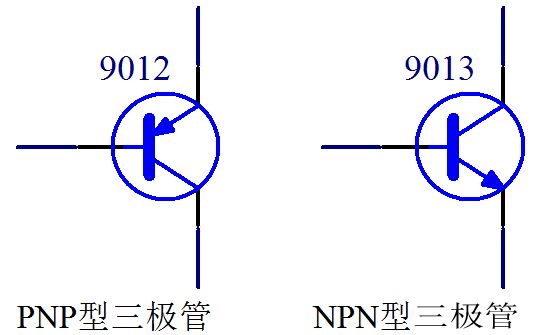

　　NPN型：是最常见、使用最广泛的类型。它用基极的高电平（正电压）来开启。电流从集电极（C）流入，从发射极（E）流出，基极（B）电流负责控制。

　　PNP型：用基极的低电平（低电压或接地）来开启。电流从发射极（E）流入，从集电极（C）流出，基极（B）电流同样负责控制。

　　一个简单的记忆法是：NPN是“正着用”，PNP是“反着用”。在设计电路时，选择哪一种取决于你的电源设计和控制逻辑。
